復合開關控制器符合《JB/T9663-2013》和《DL/T597-1996》標準，是低壓配電系統無功功率補償的專用控制器，可與各型號低壓配電電容屏配套使用。采用國內外先進技術，具有外形合理美觀，功能完善，運行穩定可靠，補償精度高等優點。

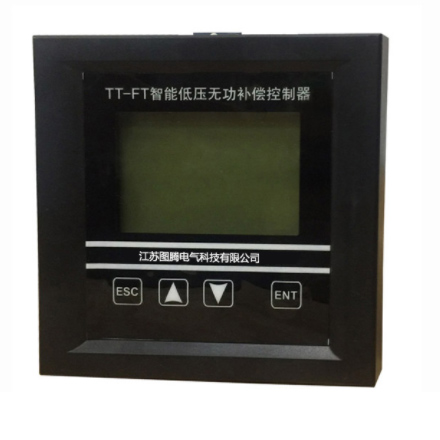

智能低壓無功補償控制器與智能復合開關配套使用
該控制器符合《JB/T9663-2013》和《DL/T597-1996》標準，是低壓配電系統無功功率補償的專用控制器，可與各型號低壓配電電容屏配套使用。采用國內外先進技術，具有外形合理美觀，功能完善，運行穩定可靠，補償精度高等優點。
外形尺寸：120mm(L)*120mm(w)*72mm(h)
安裝尺寸：開孔113mm*113mm

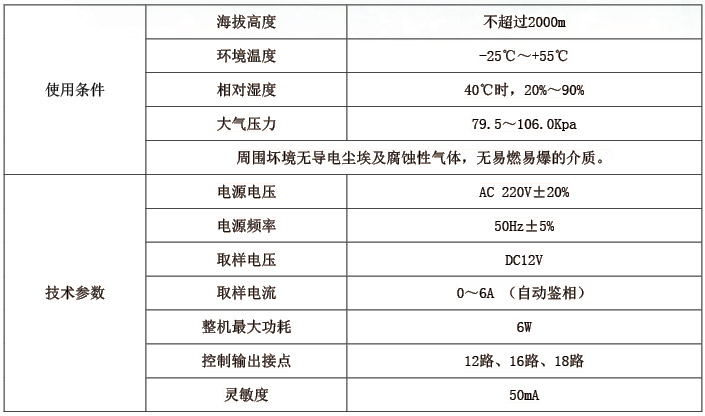

技術參數
主要功能
◆顯 示
采用中文液晶顯示屏，可實時監測電網有關參數，顯示設置參數、工作狀態：
●可實時顯示電網功率因數、電壓、電流、有功/無功功率、電壓總諧波畸變率、電流總諧波畸變率、頻率、電容器投切狀態和故障報警狀態；
●可顯示電流倍率、過/欠壓保護、投/切門限系數、投/切延時等；
◆設 置
●可設置電流倍率、過/欠壓保護、諧波電壓保護、投/切門限系數等參數；
●設置參數可自動記憶，掉電不丟失；
◆無功補償
●取樣物理量為無功功率，無投切振蕩、無補償呆區；
●具有手動投切和自動投切兩種運行方式；
●智能投切方式，每組電容容量自由設定；
●控制電容采用三相+分相電容，混合接法；
●控制輸出方式：每路DC12V、30mA；
◆保 護
●具有自檢復歸和看門狗功能；
●具有過壓、欠壓保護功能；
●具有諧波電壓、電流保護功能（可關閉）；
●具有小電流保護功能；
●具有低功率因數保護功能；
◆數據統計及通訊（選配）
●具備電容投切統計和分區段功率因數統計的功能；
●通訊接口為485標準接口，通訊協議符合MODBUS工業協議；
●可上傳統計數據和電網實時數據，并可被遠方計算機控制電容器的投切；

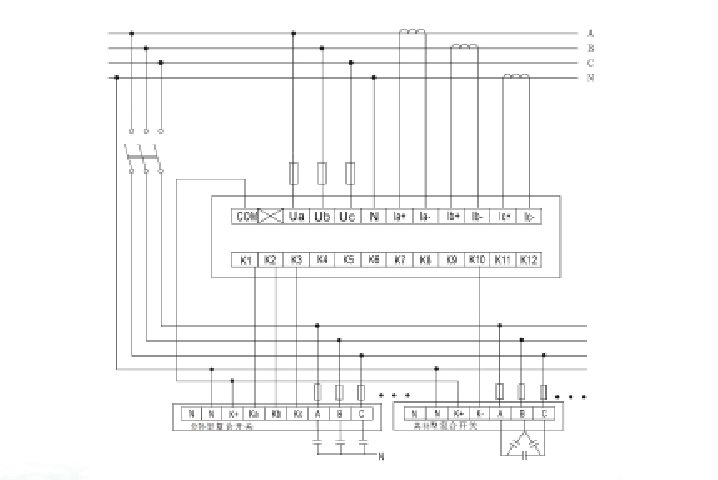

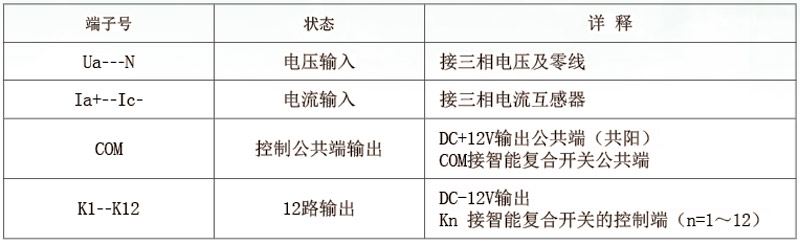

接線原理圖（以12路輸出為例）
