產品概述

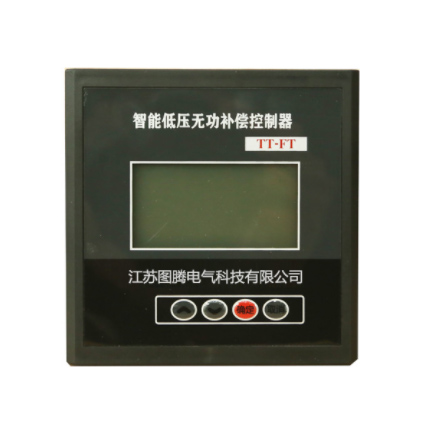

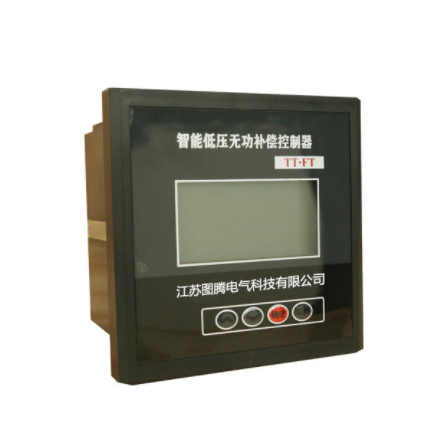

　　TT-FT智能低壓無功補償控制器(以下簡稱控制器)是如皋市圖騰電力科技有限公司研發出來的新一代產品，款式新，功能全，安裝使用靈活，操作方便。

　　該控制器通過RS-485通訊接口與本公司生產的TT系列集成式低壓無功補償裝置配套使用，接線簡潔，運行可靠。

測量功能

　　1) 取樣互感器極性自動判別，接入時無需考慮極性要求;

　　2) 配電電壓、電流、功率因數、無功功率、諧波電壓、諧波電流測量;

　　3) 電容柜體電流測量。

參數設置功能

　　1) 投切、欠壓、欠流、過壓等保護定值的設置;

   　2) 投切延時、投入門限、切除門限等限值的設置;

　　3) 取樣電流互感器變比的設置。

控制功能

　　1) 自動，手動控制電容器的投切;

　　2) 自控時，根據受控物理量(無功功率、功率因數、電壓、電流等)進行投切;

　　3) 容量相同的電容器按循環投切原則工作，容量不同的電容器按無功缺額進行編碼投切;

　　4) 控制器可對系統無功及電壓變化進行預測，有效預防投切振蕩。

保護功能

　　1) 配電系統過壓、欠壓、缺相保護速切電容器;

　　2) 配電總電流欠流保護，切除電容器;

　　3) 配電系統環境溫度、諧波電壓、諧波電流超限保護，速切電容器;

　　4) 引入無功潮流判斷，可有效防止投切振蕩。

信號功能

　　1) 各臺電容器投運、退運狀態信號顯示;

　　2) 各臺電容器容量信號顯示;

　　3) 配電參數越限信號(過、欠壓等)顯示;

　　4) 控制器本身或電容器故障顯示。

人機聯系

　　128×64點陣式背光液晶顯示屏和鍵盤，用來設定參數，數據查詢等功能。

USB數據讀取功能

　　控制器具備對最近半年相關運行數據進行存儲的功能，存儲的數據類型如下：

　　a) 負載ABC單相功率因數(每天記錄一次最大值、最小值和平均值)

　　b) 補償后系統ABC單相功率因數(每天記錄一次最大值、最小值和平均值)

　　c) 系統電壓ABC(每天記錄一次最大值、最小值和平均值)

　　d) ABC單相有功功率(每天記錄一次最大值、最小值和平均值)

　　e) ABC單相無功功率(每天記錄一次最大值、最小值和平均值)

　　f) 裝置運行事件(含故障事件記錄，500條)。

　　注：實際系統單相有功功率等于單相有功功率乘以CT變比，實際系統單相無功功率等于單相無功功率乘以CT變比。
