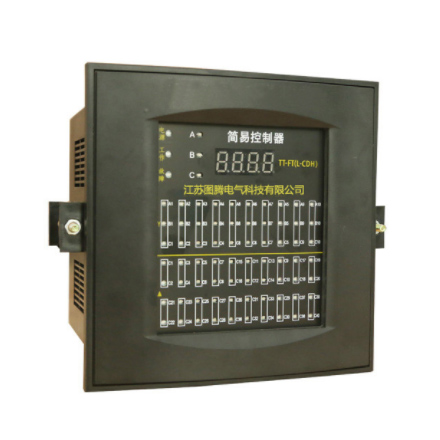

簡易控制器是我公司研發出來的新一代產品，與本公司生產的集成式低壓無功補償裝置配套使用，代替以往的狀態指示器，可實現補償裝置的自動投切。該產品集成度高，外形美觀大方，采用通用儀表尺寸，安裝使用靈活，操作方便。
產品概述
簡易控制器是我公司研發出來的新一代產品，與本公司生產的集成式低壓無功補償裝置配套使用，代替以往的狀態指示器，可實現補償裝置的自動投切。該產品集成度高，外形美觀大方，采用通用儀表尺寸，安裝使用靈活，操作方便。
主要功能
1)控制器面板集成76只高亮度LED指示燈，其中包括70只電容狀態指示燈和6只工作狀態燈。
2)四段數碼管動態顯示各相功率因數，實時反映電容投切效果。
3)該控制器具有2個RJ45端口，接線極為簡單。
4)通過RJ45端口與電容連接，實現電容自動投切，無需外接二次電流互感器。
工作環境
1)環境溫度：-25～+55℃；
2)相對濕度：40℃時20%～90%；
3)大氣壓力：79.5～106.0Kpa；
4)海拔高度：≤3000m；
5)其它要求：無易燃易爆的介質存在，無導電塵埃及腐蝕性氣體存在；
工作電源
額定電壓：380V±20%，交流50Hz，電壓畸變率≤20%；

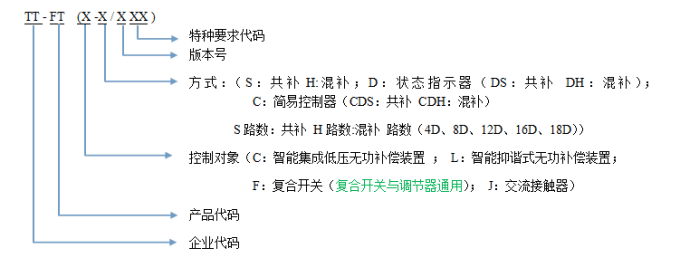

型號說明
控制容量
1) 三相補償式：20臺共補型集成式低壓無功補償裝置;
2) 分相補償式：10臺分補型集成式低壓無功補償裝置;
3) 混合補償式：20臺共補型集成式低壓無功補償裝置和10臺分補型集成式低壓無功補償裝置;
4) 可根據用戶要求改變控制容量;
1機械安裝
在屏面上適當位置開一個138mm*138mm的方孔，將本控制器從屏面推入，在屏板后將配給的固定支架安上，用螺絲刀把固定架上的螺絲擰緊即可。
2電氣接線
本控制器的電氣接線端子在后面板上，如下圖如示：

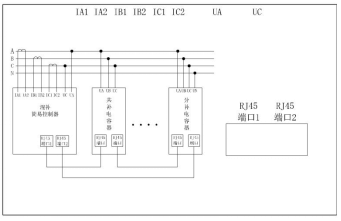

圖1 混補型簡易控制器背貼示意圖

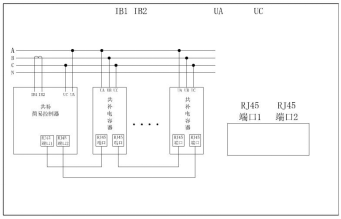

圖2 共補型簡易控制器背貼示意圖
UA、UC為控制器工作電源，分別接入電網A、C相；
IA1、IA2、IB1、IB2、IC1、IC2為一次電流互感器二次側接入端，混補型三相都需要接，共補型只需要接B相IB1、IB2；
RJ45端口1與第一臺集成式低壓無功補償裝置的RJ45端口連接，RJ45端口2與最后一臺集成式低壓無功補償裝置的RJ45端口連接。
注：
通信正常時，工作燈閃爍，數碼管動態實時顯示A、B、C相功率因數；
通信異常時，故障燈亮，數碼管顯示四個“0”，電容狀態指示燈保持通訊異常前的電容投切狀態，此時需檢查指示器通訊連接線是否松動或斷開。
