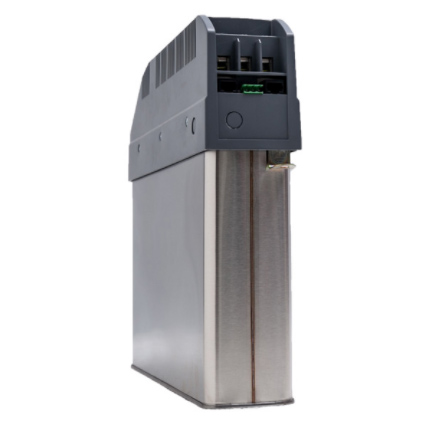

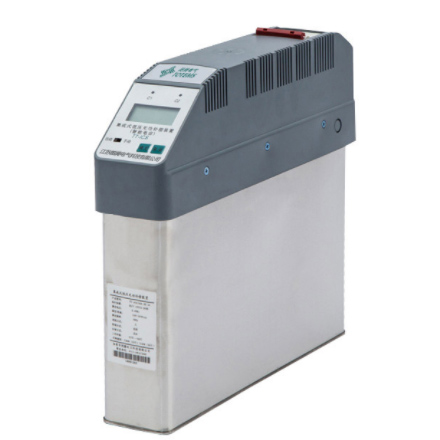

TT系列集成式低壓無功補償裝置產品應用于0.4KV低壓配電網高效節能、降低線損、提高功率因數和電能質量的新一代智能無功補償設備。它由智能測控單元，過零投切電子開關電路，線路保護單元，低壓電力電容器構成。產品為上下分體式模塊化結構，上面由智能測控、開關、保護等單元組成，下面由兩臺低壓電力電容器構成。
TT系列集成式低壓無功補償裝置產品應用于0.4KV低壓配電網高效節能、降低線損、提高功率因數和電能質量的新一代智能無功補償設備。它由智能測控單元，過零投切電子開關電路，線路保護單元，低壓電力電容器構成。產品為上下分體式模塊化結構，上面由智能測控、開關、保護等單元組成，下面由兩臺低壓電力電容器構成。上下部分可快速組裝和拆卸，維修、維護極為方便。產品分為共補、分補，既可單臺使用，也可多臺組網構成補償系統使用，可方便地實現就地、分散、集中自動補償功能，還能滿足三相不平衡場合的混合補償要求。
產品采用了過零投切、現代測控、網絡通訊、自動化控制等先進技術。改變了傳統無功補償裝置落后的機械式接觸器或機電一體化開關作為投切電容器的投切技術、改變了傳統無功補償裝置體積龐大和笨重的結構模式，從而使新一代低壓無功補償設備具有補償效果更好、體積更小、功耗更低、成本更低、使用更靈活、維護更方便、壽命更長、可靠性更高的特點，適應了現代電網對無功補償?shù)母咭蟆?/p>
該產品還適合各類開關柜生產企業的產品配套，從而為非專業廠家生產出高品質的無功功率補償成套裝置提供了有效的保證。
工作原理
TT系列集成式低壓無功補償裝置產品主要由智能控制組件、開關組件、傳感器和低壓電力電容器等組成。
零投切原理
零投切功能由電力電子器件組合實現，可以控制其在電壓過零點時閉合、控制其在電流過零點時斷開，實現“零投切”功能，投入低壓電力電容器時產生的涌流很小，切除低壓電力電容器時不發生燃弧情況，延長了低壓電力電容器和開關電器本身的使用壽命，也減小了投切低壓電力電容器對電網的沖擊，改善了電網的電能質量。
電壓保護原理
通過檢測電源電壓和控制開關的斷開，實現低壓電力電容器的過電壓、欠電壓、失電壓和三相不平衡電壓的保護。
電流保護原理
通過電流互感器，檢測低壓電力電容器的各相電流和控制開關的斷開，可以實現低壓電力電容器的各相過電流保護，根據需要可以設置電流保護，替代常規產品中使用的熔斷器和熱繼電器，不僅具有更好的保護性能，而且沒有常規產品中熔斷器和熱繼器所造成的很大功率損耗。
電容器體內溫度保護原理
通過低壓電力電容器內部的微型溫度傳感器（熱敏電阻RT），測得低壓電力電容器的內部工作溫度，根據該溫度測量值可以設置低壓電力電容器體內溫度分級保護，或者溫度反時限保護。
控制方式
控制方式：三相控制方式中的低壓電力電容器為“△”型，投入時與其相連通，切除時三相三線電源同時與其斷開；也可單相分相控制方式中的低壓電力電容器為三相四線的“Y”型，其中有三組單相低壓電力電容器，各組低壓電力電容器可以單獨或同時投入或切除。
聯機：在實際使用中，由于單臺智能無功補償裝置容量有限，或者分級有限，需要數臺或者數十臺結合起來，在不能實現某些特定功能時還需要和控制器相結合，相互聯機構成一個整體或一個系統協調工作。聯機方式可采用有線的RS-485總線式通信，最佳容量組合方式為1:2:4:8。
額定電壓：額定電壓是設計智能無功補償裝置時規定的交流電壓方均根植，其略高于智能無功補償裝置工作電源的電網電壓等級值，以保證電網電壓在正常波動范圍內能夠可靠工作。0.4KV電壓等級的電網，三相控制式取450V，分相控制式取250V。額定電壓高雖然能延長電力電容器的使用壽命但不能過高，過高的額定電壓將使低壓電力電容器在正常工作電壓時所產生的無功容量過小。
額定容量：額定容量是以智能無功補償裝置在其額定電壓下計算的電容器無功容量（Kvar）,實際工作電壓越高，產生的無功量越大，反之則越小，電容量（μf）則不隨電壓變化而變化。
環境條件：1）環境溫度：-25~45℃；2）相對濕度：25℃，20~90%；3）海拔高度：≤2000m。
電源條件：1）工作電壓：電源額定電壓±20%；2）電壓波形：正弦波，總畸變率不大于5%；3）工頻頻率：48.5~51.5HZ；4）功率消耗：＜0.5W（切除電容器時），＜5W（投運二臺電容器時）。
電氣安全：電氣間隙與爬電距離、絕緣強度、安全防護、短路強度、采樣與控制電路防護均符合中華人民共和國電力行業標準GB/T15576-2008《低壓成套無功功率補償裝置》中對應條款要求。
測量誤差：1）電壓：≤0.5%； 2）電流：≤1.0%； 3）溫度：±1℃； 4）時間：±0.01s；5）分斷能力：≤15KA。
保護誤差：1）零投切偏移度：≤2.5°；2）零投切涌流：≤2倍額定電流；3）耐電壓沖擊：≥AC2500V（DC4000V）。
可靠性參數：1）控制準確率：100%；2）投切允許次數：120萬次；3）電容器容量運行時間衰減率：≤1%/年；4）電容器容量投切衰減率：≤0.1%/萬次；5）年故障率：≤0.1%。
| 一體電容名稱 | 用電環境 | 用電場合 |
| 集成式低壓無功補償裝置 TT-IC系列，TT-H系列,DWT系列 | 本產品使用于電壓諧波<5%和電流諧波不超過《電能質量公用電網諧波》規定的諧波電流允許值的用電場合。 | 居民用電、商場用電、小功率電機 |
| 抑諧式低壓無功補償裝置 TT-ICL-P7系列 | 主要用于含有5、7次諧波用電場合，非線性負荷比例≤50%變壓器容量。 | 電焊機、直流電機、風機、行吊、提升機、單晶爐、鑄錠、變頻器等非線性負載 |
| 抑諧式低壓無功補償裝置 TT-ICL-P13系列 | 主要用于含有3次以上諧波用電場合，非線性負荷比例>50%變壓器容量。 | 照明整流、開關電源、UPS電源、硅整流、熔煉爐、軋機、射頻發射、大功率電機 |

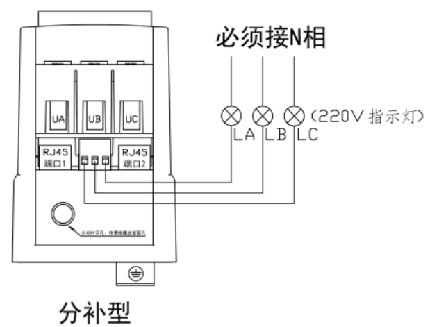

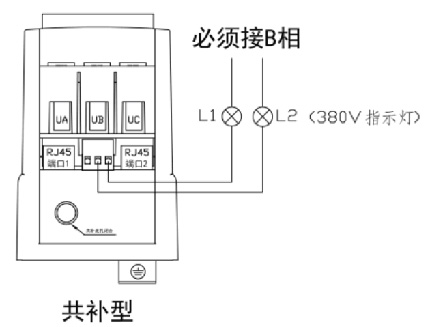

產品接線端子的定義及排列示意圖

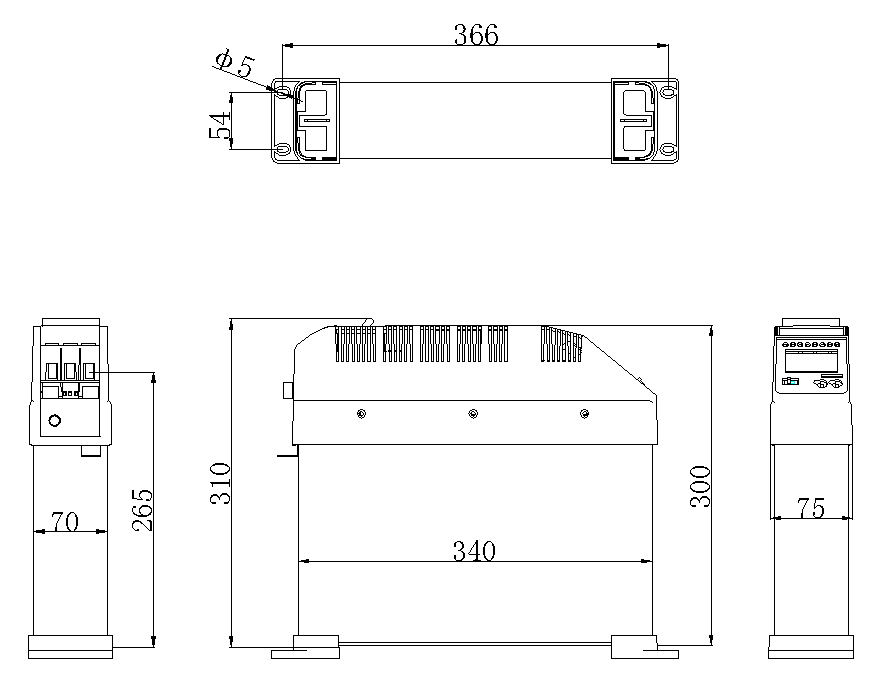

安裝方式
產品與產品之間安全間距必須大于50mm。
電氣接線
接地線端子在產品后部（有標志），接地線應采用截面積不小于2.5mm2的單股銅導線，接地連接線十分可靠，并應與外部接地端相連。

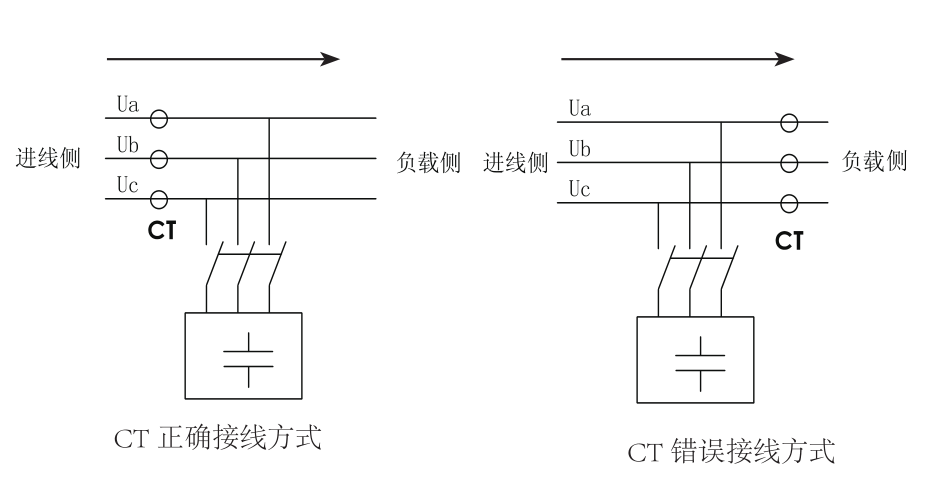

電源端接線有電源線和電流互感器（CT）二次側接線兩種。電源端接線應防止兩種錯誤，一是將無功控制設備與電流互感器(CT)在線路上的位置搞錯。
錯誤造成低壓電力電容器投退，不會引起無功測量值和功率因數測量值的變化，達不到控制效果；
二是將UA、UB、UC三相的相序搞錯，這可能是電源線接入相序搞錯或者電流互感器安裝相序搞錯，相序錯誤造成無功控制設備不能正確投退低壓電力電容器。在只有三相控制產品時，只接B相電流互感器；而如有分相控制產品時，則必須接A、B、C三相電流互感器。
電源線應根據產品的總容量選擇截面積合適的多芯銅導線，總容量為30Kvar及以上的三相式產品和20Kvar的分相式產品應采用標準16mm2截面積的多芯銅導線，其余容量的產品根據載流量應采用標準10mm2截面積的多芯銅導線。
接電源線時必須上緊螺絲，用勁拉電源線，證明十分牢固方可，否則造成該處過度發熱，損壞產品。
接地線端子在產品后部（有標志），接地線應采用截面積不小于2.5mm2的單股銅導線，接地連接線十分可靠，并應與外部接地端相連。
